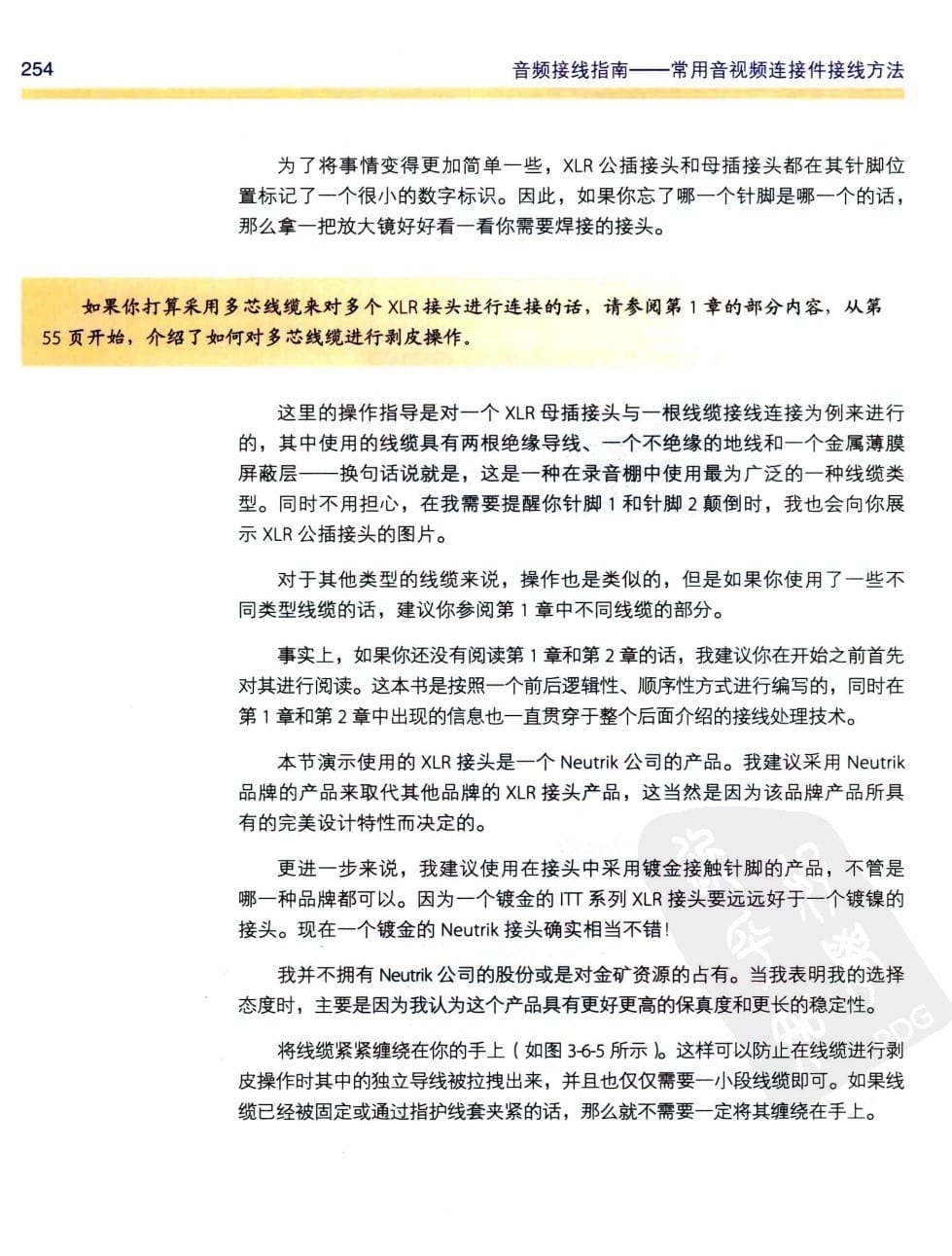

　　音频接线指南--常用音视频连接件接线方法
　　为了将事情变得更加简单一些，XLR公插接头和母插接头都在其针脚位置标记了一个很小的数字标识。因此，如果你忘了哪一个针脚是哪一个的话，那么拿一把放大镜好好看一看你需要焊接的接头。
　　如果你打算采用多芯线缆来对多个ⅪLR接头进行连接的话，请参阅第1章的部分内容，从第55页开始，介绍了如何对多芯线缆进行剥皮操作。
　　这里的操作指导是对一个ⅪLR母插接头与一根线缆接线连接为例来进行的，其中使用的线缆具有两根绝缘导线、一个不绝缘的地线和一个金属薄膜屏蔽层-换句话说就是，这是一种在录音棚中使用最为广泛的一种线缆类型。同时不用担心，在我需要提醒你针脚1和针脚2颠倒时，我也会向你展示XLR公插接头的图片。
　　对于其他类型的线缆来说，操作也是类似的，但是如果你使用了一些不同类型线缆的话，建议你参阅第1章中不同线缆的部分。
　　事实上，如果你还没有阅读第1章和第2章的话，我建议你在开始之前首先对其进行阅读。这本书是按照一个前后逻辑性、顺序性方式进行编写的，同时在第1章和第2章中出现的信息也一直贯穿于整个后面介绍的接线处理技术。
　　本节演示使用的ⅪR接头是一个 Neutrik公司的产品。我建议采用 Neutrik品牌的产品来取代其他品牌的ⅪR接头产品，这当然是因为该品牌产品所具有的完美设计特性而决定的。
　　更进一步来说，我建议使用在接头中采用镀金接触针脚的产品，不管是哪一种品牌都可以。因为一个镀金的TT系列ⅪLR接头要远远好于一个镀镍的接头。现在一个镀金的 Neutrik接头确实相当不错！
　　我并不拥有 Neutrik公司的股份或是对金矿资源的占有。当我表明我的选择态度时，主要是因为我认为这个产品具有更好更高的保真度和更长的稳定性。
　　将线缆紧紧缠绕在你的手上（如图365所示）这样可以防止在线缆进行剥皮操作时其中的独立导线被拉拽出来，并且也仅仅需要一小段线缆即可。如果线缆已经被固定或通过指护线套夹紧的话，那么就不需要一定将其缠绕在手上，
