　　音频接线指南--常用音视频连接件接线方法

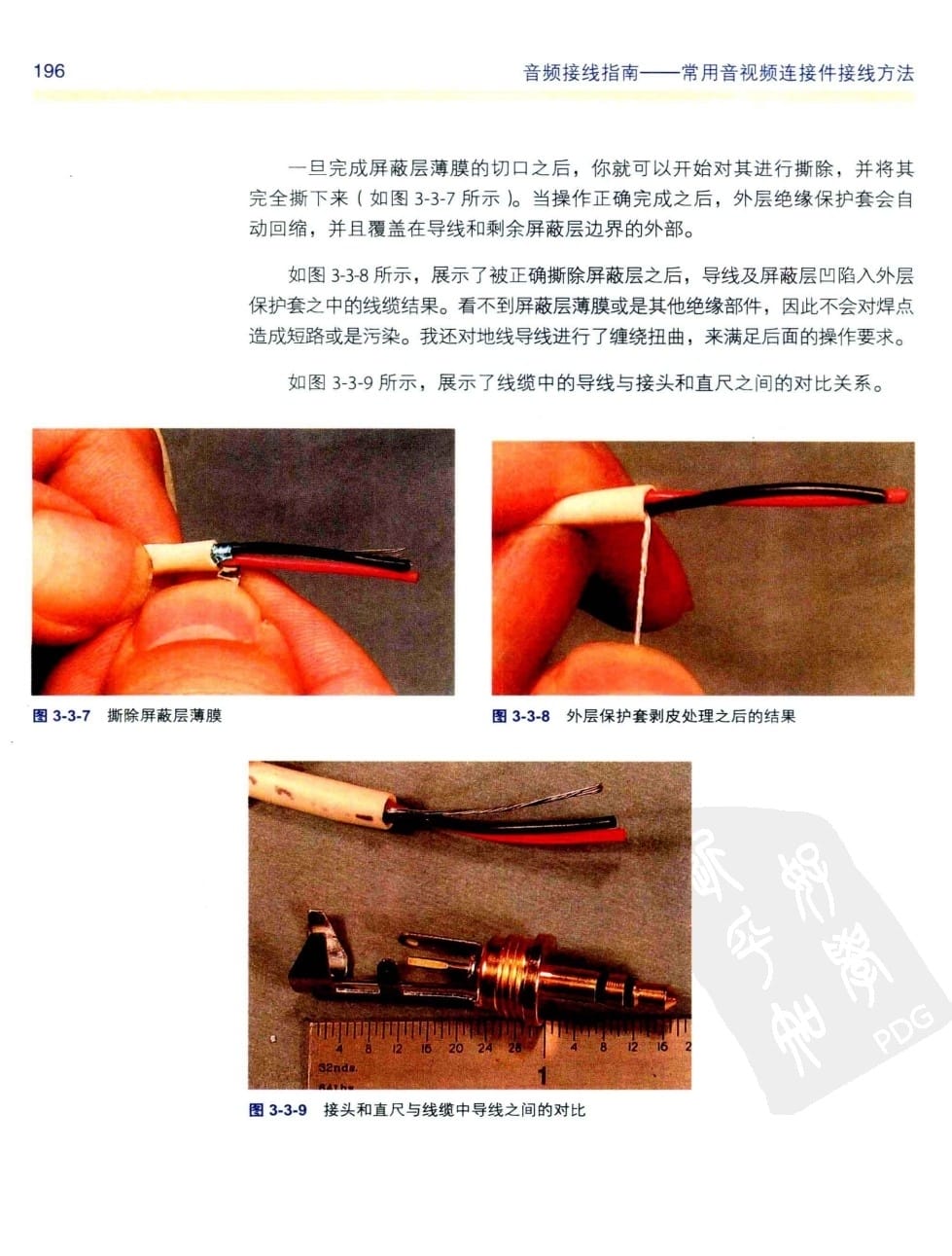

　　旦完成屏蔽层薄膜的切口之后，你就可以开始对其进行撕除，并将其完全撕下来（如图3-3-7所示）。当操作正确完成之后，外层绝缘保护套会自动回缩，并且覆盖在导线和剩余屏蔽层边界的外部。
　　如图3-38所示，展示了被正确撕除屏蔽层之后，导线及屏蔽层凹陷入外层保护套之中的线缆结果。看不到屏蔽层薄膜或是其他绝缘部件，因此不会对焊点造成短路或是污染。我还对地线导线进行了缠绕扭曲，来满足后面的操作要求。
　　如图3-3-9所示，展示了线缆中的导线与接头和直尺之间的对比关系图3-3-7撕除屏蔽层薄膜
　　图3-3-8外层保护套剥皮处理之后的结果
　　图3-3-9接头和直尺与线缆中导线之间的对比
