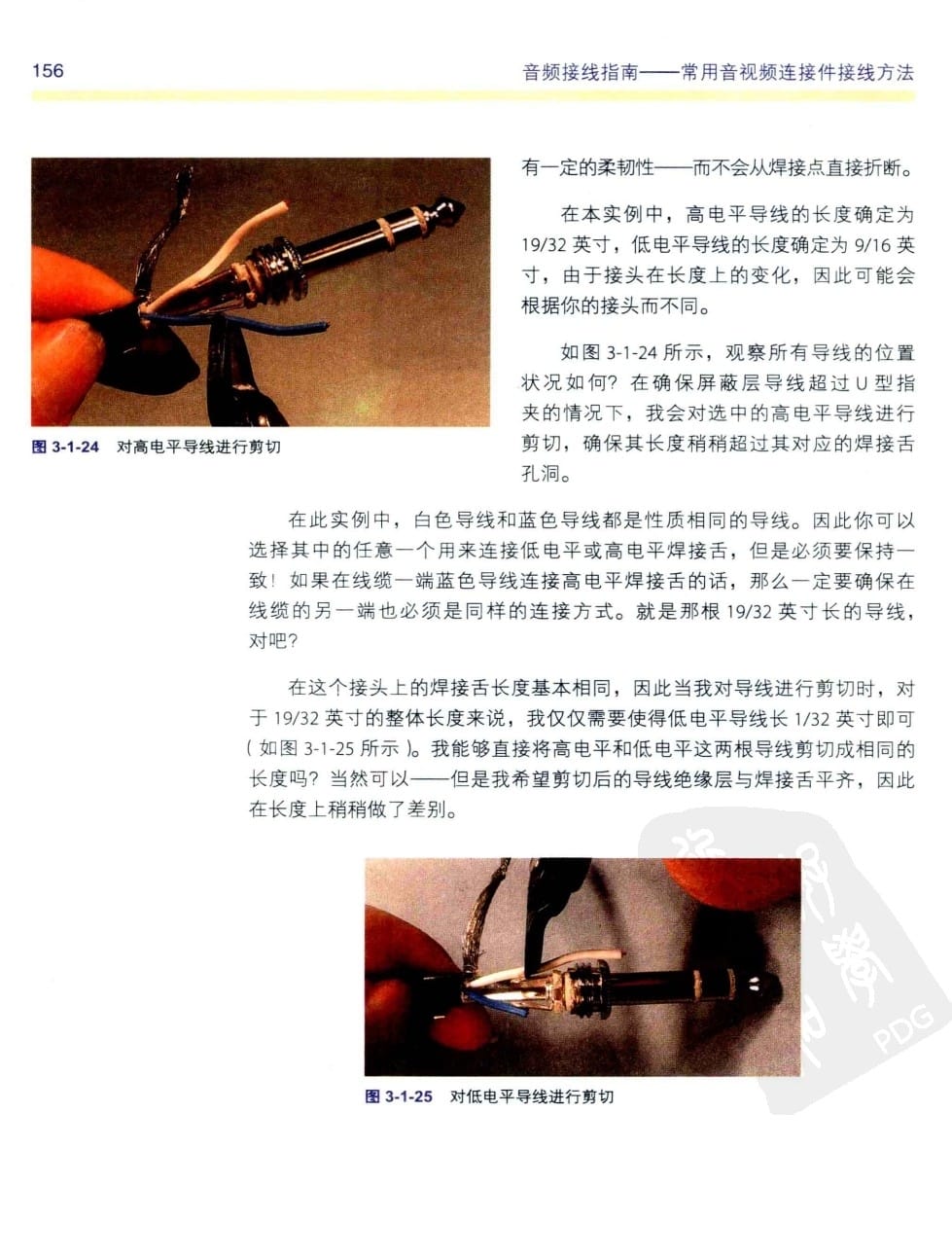

　　音频接线指南--常用音视频连接件接线方法
　　有一定的柔韧性--而不会从焊接点直接折断。
　　在本实例中，高电平导线的长度确定为
　　19/32英寸，低电平导线的长度确定为9/16英寸，由于接头在长度上的变化，因此可能会
　　根据你的接头而不同。
　　如图3-1-24所示，观察所有导线的位置
　　状况如何？在确保屏蔽层导线超过U型指
　　夹的情况下，我会对选中的高电平导线进行
　　图3-1-24对高电平导线进行剪切
　　剪切，确保其长度稍稍超过其对应的焊接舌
　　孔洞。
　　在此实例中，白色导线和蓝色导线都是性质相同的导线。因此你可以选择其中的任意一个用来连接低电平或高电平焊接舌，但是必须要保持致！如果在线缆一端蓝色导线连接高电平焊接舌的话，那么一定要确保在线缆的另一端也必须是同样的连接方式。就是那根19/32英寸长的导线对吧
　　在这个接头上的焊接舌长度基本相同，因此当我对导线进行剪切时，对于19/32英寸的整体长度来说，我仅仅需要使得低电平导线长1/32英寸即可（如图3-1-25所示）。我能够直接将高电平和低电平这两根导线剪切成相同的长度吗？当然可以--一但是我希望剪切后的导线绝缘层与焊接舌平齐，因此在长度上稍稍做了差别。
　　图3-1-25对低电平导线进行剪切
